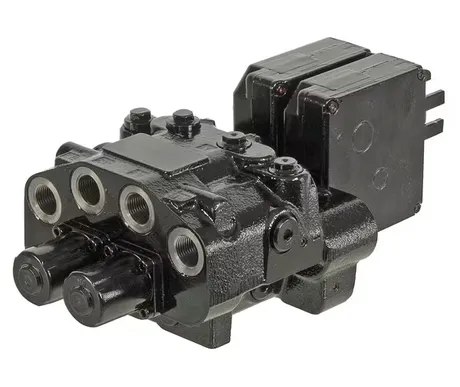

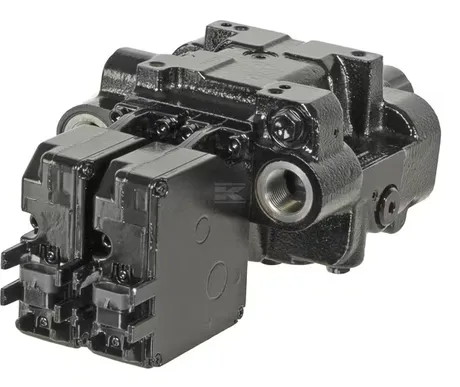

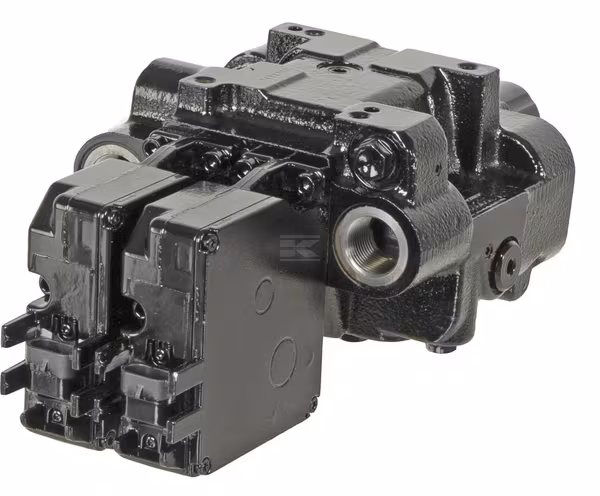

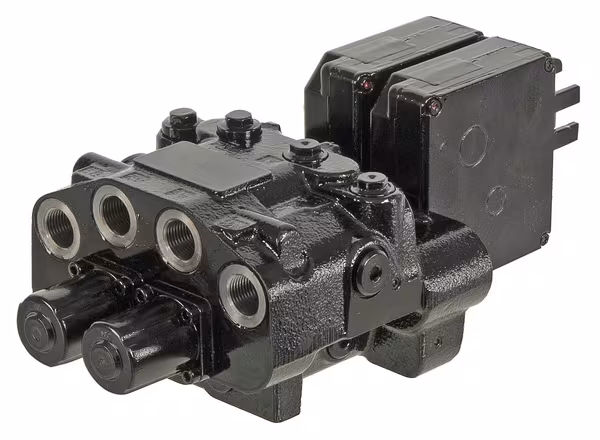

Säätöventtiilisarja LS, 12 VDC
Täydellinen, hyvin yhteensovitettu sarja
Korkea herkkyys, tarkkuus ja luotettavuus
Erittäin nopea vasteaika
Huoltovapaa ohjausmoduuli
Kompakti ja kätevä sauvaohjainrakenne
Etukuormaajan sähköinen mekatroninen ohjaus MCS-moduulin avulla
Jännite: 9 - 15VDC
Käytännössä ei hystereesiä, lähes nolla
Esiasetettu ja vaihdettava pääpaineen säätöventtiili (vain SDM)

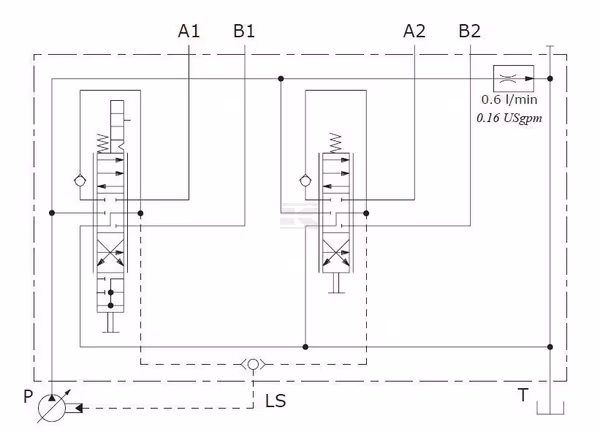

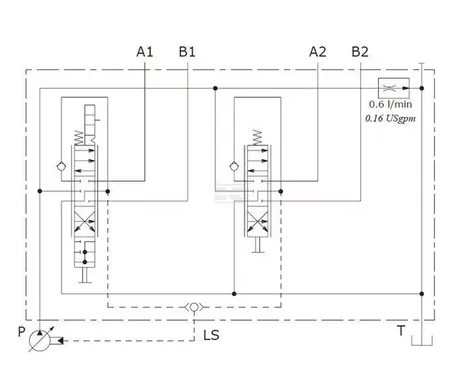

1. osa kaksitoiminen, jossa on lisäksi kelluva asento, reiät A:n ja B:n iskuventtiileitä varten
2. osa kaksitoiminen, iskuventtiilit A:ssa ja B:ssä
Kytkentärasia: IP 65
Venttiili: IP 67

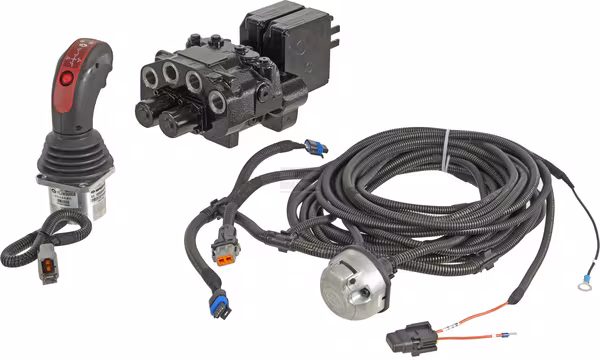

Sisältää seuraavat:
Ohjausyksikkö MCS-moduulilla
Kaapelisarja

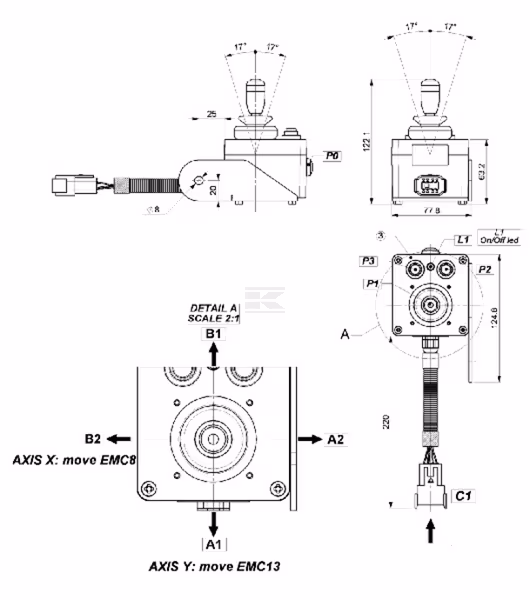

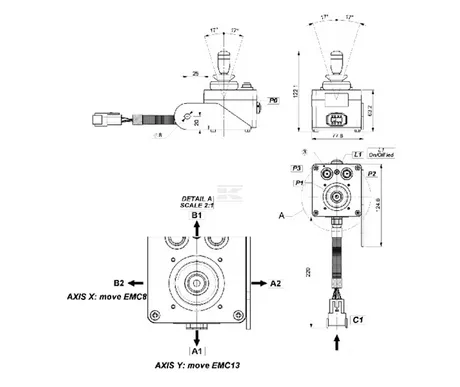

Sauvaohjain ja konsoli
Maksimivirtaus
80 l/min
Lohkojen määrä
2
Käyttötyyppi
Sähkökäyttöinen
Spoolaa ja pysäyttää koodin
1-13 + 1-8
Ulostuloporttioptio
Avoin keskus

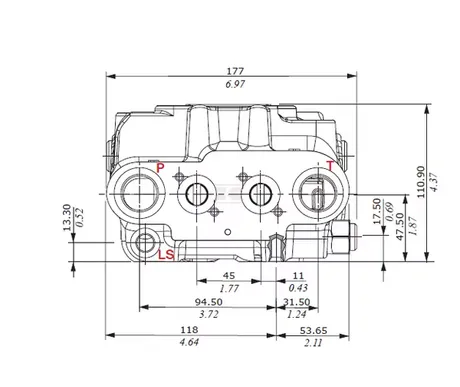

Paineportti P - Kierteen halkaisija
3/4 in
Paineportti P - Kierretyyppi
BSP
Työporttien kierteen halkaisija
1/2 in
Työporttien kierretyyppi
BSP
Säiliöportti T - Kierteen halkaisija
3/4 in
Säiliöliitäntä T - Kierretyyppi
BSP
Kierteen halkaisija - liitäntä LS
1/4 in
Kierteen tyyppi - liitäntä LS
BSP

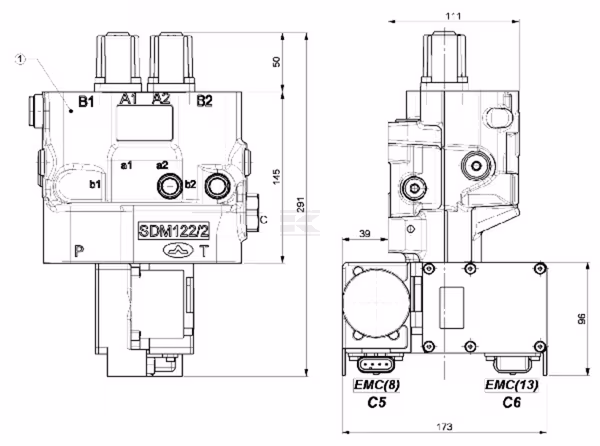

Venttiilisarja
DLM122
Mallin koodi
DLM122/2-AP/1SOHF[S]13EME.U3T/1SOHF[S]8EME.U3(230)-LC(FC0.8)-12VDC
Jännite
12 V
Jännitetyyppi
DC
Suurin työpaine
250 bar
Varoventtiilin painealue
230-230 bar
Suurin paluulinjan paine
10 bar
Säätötyyppi
Sisäinen
Tiivistemateriaali
Nitriilikumi [NBR]
Enimmäisvuoto
3 cm³/min
Alin keskilämpötila
-20 °C
Ylin keskilämpötila
80 °C
